作為一名（準）PCB Layout工程師，我們需要知道什么是PCB層疊設計，并能夠掌握 PCB 層疊的構成、層疊設計的要求、PCB層疊設計的基本原則等知識。接下來，和板兒妹一起來了解下吧！
什么是PCB層疊設計？
PCB的層數多少取決于電路板的復雜程度，從PCB的加工過程來看，多層PCB是將多個“雙面板PCB”通過疊加、壓合工序制造出來的。但多層PCB的層數、各層之間的疊加順序及板材選擇是由電路板設計師決定的，這就是所謂的“PCB層疊設計”。
PCB層疊的構成
PCB設計文件中的層設置包括以下幾種：絲印層、阻焊層、布線層、平面層。
絲印層（SilkScreen）：是在PCB板中放置器件說明信息及板名標識的物理層。
阻焊層（Soldermask）：阻焊是PCB的重要組成部分，主要起防焊及環境防護的作用，阻焊層是附著在PCB表面的一層油墨，其作用是覆蓋不需要焊接的PCB區域，防止連錫，同時在一定程度上保護線路免受外界損傷。
布線層（Conductor）：是以“正片”方式實現PCB板各個器件互連關系的物理層。
平面層（Plane）：是實現PCB板各個電源，地網絡連接及提供阻抗參考，回流路徑的物理層。
通常指的“層疊設計”，其實是布線層、平面層的疊加排布方式的設計。

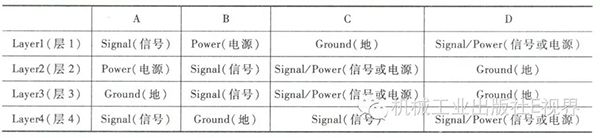

常見的4層板的層疊結構
PCB層疊設計的基本原則
PCB層疊設計需：滿足信號的特征阻抗要求；滿足信號回路最小化原則；滿足最小化PCB內的信號干擾要求；滿足對稱原則。
考慮到信號質量控制因素，PCB層疊設置的一般原則如下：
1、元件面相鄰的第二層為地平面，提供器件屏蔽層以及頂層布線提供參考平面。
2、所有信號層盡可能與地平面相鄰，以保證完整的回流通道。
3、盡量避免兩層信號層直接相鄰，以減少串?dāng)_。
4、主電源盡可能與其對應地相鄰，構成平面電容，降低電源平面阻抗。
5、兼顧層壓結構對稱，利于制版生產時的翹曲控制。
對于高速背板，一般層疊原則如下：
1、Top面、Bottom面為完整的地平面，構成屏蔽腔體。
2、無相鄰層平行布線，以減少串?dāng)_，或者相鄰布線層間距遠遠大于參考平面間距。
3、所有信號層盡可能與地平面相鄰，以保證完整的回流通道。
提醒：在具體的PCB層疊設置時，要對以上原則進行靈活掌握和運用，根據實際單板的需求進行合理的分析，最終確定合適的層疊方案，切忌生搬硬套。
示例：四層板設計
四層板層疊設計示例
一般來說，對于較復雜的高速電路，最好不采用四層板，因?yàn)樗嬖谌舾刹环�(wěn)定因素，無論從物理上還是電氣特性上。如果一定要進行四層板設計，則可以考慮設置為：電源-信號-信號-地。還有一種更好的方案是：外面兩層均走地層，內部兩層走電源和信號線。這種方案是四層板設計的最佳層疊方案，對EMI有極好的抑制作用，同時對降低信號線阻抗也非常有利，但這樣布線空間較小，對于布線密度較大的板子顯得比較困難。
（部分圖文內容整理自網絡）
