每一個學習PCB設計的人，對于設計軟件的學習都是必須的。無論是Allegro還是AD等其他的PCB設計軟件，熟練掌握和運用它是PCB工程師必備的基礎技能。今天，板兒妹繼續和大家分享一些Allegro軟件的實用小技巧。
Allegro實用技巧：器件無法移動
在Allegro中，Symbols有兩種fix的形式，他們分別是：
1.Properties attached to symbol.
2.Inherited properties attached to symbol.
有時你會發現無論如何都移動不了器件，右鍵看不到move選項，可以看到fix選項說明沒有被固定，但提示框就是會說被固定了，那為什么會這樣呢？
原因就是：該器件繼承了fix屬性，這種fix形式是不能通過右鍵點擊unfix簡單去除的！
解決辦法：
1. 在沒有選中任何symbol的情況下，點unfix按鈕；
2. 然后點擊想要處理的器件（如果還不確定處理對象可以通過find功能先3找到）的symbol空白處；
3. 最后done完成。
就是這么簡單！
Allegro顯示飛線和隱藏飛線
在PCB布局的時候，那些提示的飛線實在是讓人看不清，不知道如何布局布線，所以一般都會先將提示的飛線隱藏，在進行元器件的布局。
1.隱藏飛線

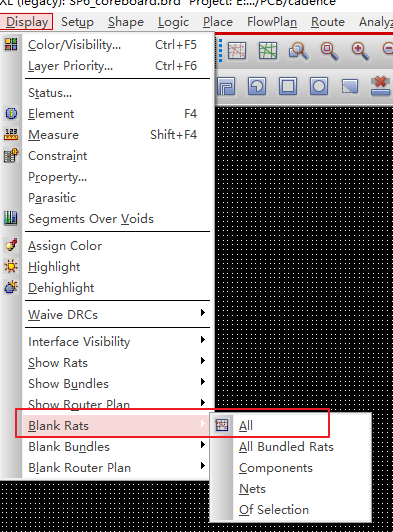

設置
隱藏后的效果
2.顯示飛線

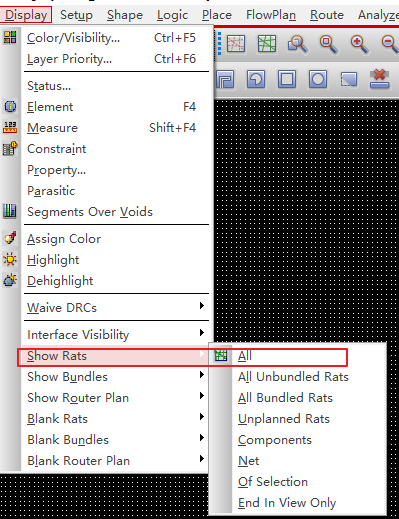

設置:

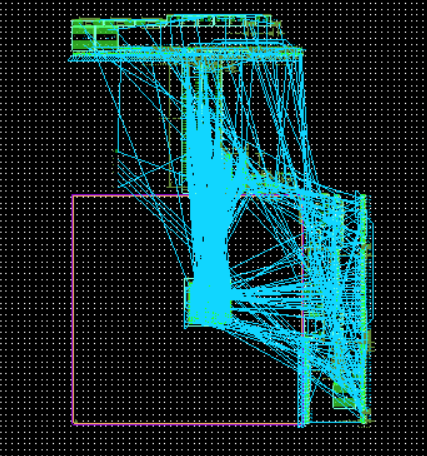

顯示飛線的效果
Allegro實用技巧：刪除dangling線
在PCB布線結束之后，一項重要的檢查內容就是檢查是否有多余的懸吊線和過孔。通過Tools-Quick reports中的dangling lines, vias and Antenna Report項來進行檢查。一般來說我們只需要關注前兩項即可，第三項不需要過多考慮，去除的必要性不大，成本很高。
這里介紹一個簡單的去除掉dangling線的方法，不需要你對著cline segs一點點尋找和刪除：
route——Gloss—–parameters
彈出選項窗口點 line smoothing 這一任務項，然后ok，然后點gloss即可消除dangling線。
Allegro實用技巧：取消走線記憶功能
在Allegro PCB中，我們可能會經常切換走線線寬，但是Allegro PCB默認是記憶走線線寬的，意思就是在連接一個新的網絡線時，軟件會默認使用連接上一個網絡所使用的線寬，我遇到的很頭疼的問題就是電源線需要加寬，然而布信號線的時候默認也是用的電源的線寬，因此又需要手動修改線寬。

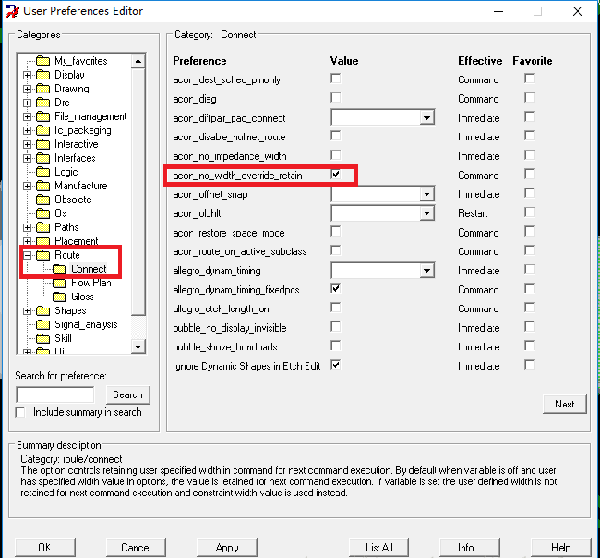

設置方法：打開Allegro PCB軟件，在菜單欄選擇'Setup'-->'User Preferences'，在彈出的窗口左側選擇'Route'-->'Connect'，在'acon_on_width_override_retian'后面Value框打上鉤。如下圖：

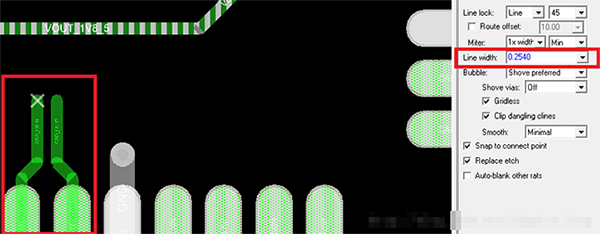

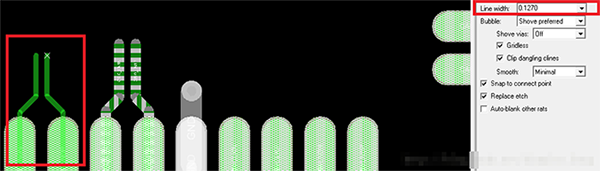

修改后的效果圖如下，差分對的默認線寬是0.127mm，這里我用0.254mm的線寬布這組差分對，在布下一組差分對的時候軟件會默認使用約束管理器中設置的默認線寬0.127mm，而不是上次使用的0.254mm線寬。
（圖文內容整理自CSDN博主「RhythmWANG」、「請叫我凍凍」的原創文章）
